軟密封球閥

三大優勢
價格合理、質量穩定、交貨快捷
專業服務
提供全套工程閥門解決方案，閥門售前、售中、售后專業服務
銷售熱線：021-56622563 56084471
圖文傳真： 021-56084473

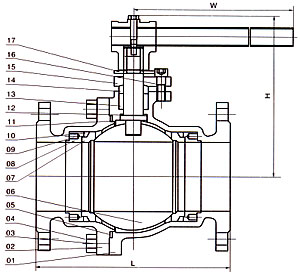

尺寸圖

一、產品[國際軟密封球閥]的詳細資料：

產品型號：Q41F-16C

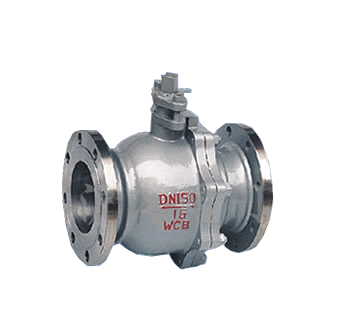

產品名稱：國際軟密封球閥

產品特征適用介質：水、氣、油品、天然氣和酸碳腐蝕性介質適用溫度：-196-350℃ 驅動方式：手動、氣動、電動、波動等公稱通徑：DN15-250mm　1/2″-10″ 國際軟密封球閥價格,國際軟密封球閥廠家,國際軟密封球閥報價。

二、主要零件及材質：

序號NO.	零件名稱	材質
序號NO.	零件名稱	GB	ASTM
1	閥體	WCB	A216-WCB
2	密封圈	PTFE	PTFE
3	球體	1Cr18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石體	WCB	A216-WCB
7	墊片	柔性石墨+不銹鋼	B12.10-304/F.G
8	填料	PTFE	PTFE
9	填料壓蓋	WCB	A216-WCB
10	定位片	25	A105
11	擋圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	閥桿	1Cr33	A276-410
14	螺釘	35	A193-B7
15	止推墊片	PTFE	PTFE

三、技術規范：

設計依據	國標系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度（焊接）	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ASNI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

四、試驗壓力：

壓力等級		試驗壓力（MPa）
公稱壓力（PN）	磅級（Class）	殼體試驗	密封試驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

五、國際軟密封球閥PN1.6MPa主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	140	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt（㎏）	2.5	3	5	6	7	10	15	19	33	58	93	160

六、國際軟密封球閥PN2.5MPa主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

七、國際軟密封球閥PN4.0MP主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

八、國際軟密封球閥PN6.4MPa主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	408	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

九、國際軟密封球閥PN10.0MPa主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
Wt(Kg)

訂貨須知：

一、①國際軟密封球閥產品名稱與型號②國際軟密封球閥口徑③國際軟密封球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的國際軟密封球閥型號，請按國際軟密封球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
